Saleae konzentriert sich seit seiner Gründung gezielt auf die Entwicklung und Optimierung moderner Logic-Analysatoren. Die Geräte kombinieren digitale und analoge Erfassung in einem kompakten, leicht bedienbaren Format und bieten damit eine praxisgerechte Lösung für Entwickler, Servicetechniker, Bildungseinrichtungen und Elektronik-Enthusiasten weltweit.
Warum Saleae?
Saleae entwickelt seit 2008 in der San Francisco Bay Area kompakte, erschwingliche Logik-Analysatoren, die speziell für den flexiblen Einsatz in der Signalmesstechnik ausgelegt sind. Neben der robusten Bauweise zeichnet sich die Logic-Reihe durch eine sehr intuitive Software und plattformübergreifende Unterstützung (Windows, macOS, Linux) aus.
Die Geräte werden weltweit von Entwicklern, Servicetechnikern, Studierenden sowie Elektronik-Enthusiasten eingesetzt, um digitale und analoge Signale einfach zu erfassen, zu visualisieren und zu analysieren.
Für wen ist Saleae die richtige Wahl?
✅ Industrie & Entwicklung
- Embedded- und Hardware-Design
- FPGA-/Firmware-Debugging
- Validierung und Tests
✅ Ausbildung & Forschung
- Hochschulen und Berufsschulen
- Laborpraktika und studentische Projekte
✅ Service & Wartung
- Diagnose und Fehlersuche an Steuerungen
- Reparatur und Funktionskontrolle vor Ort
✅ Hobby & Prototyping
- Maker und DIY-Projekte
- Entwicklung eigener Prototypen
Das Produktsortiment im Überblick

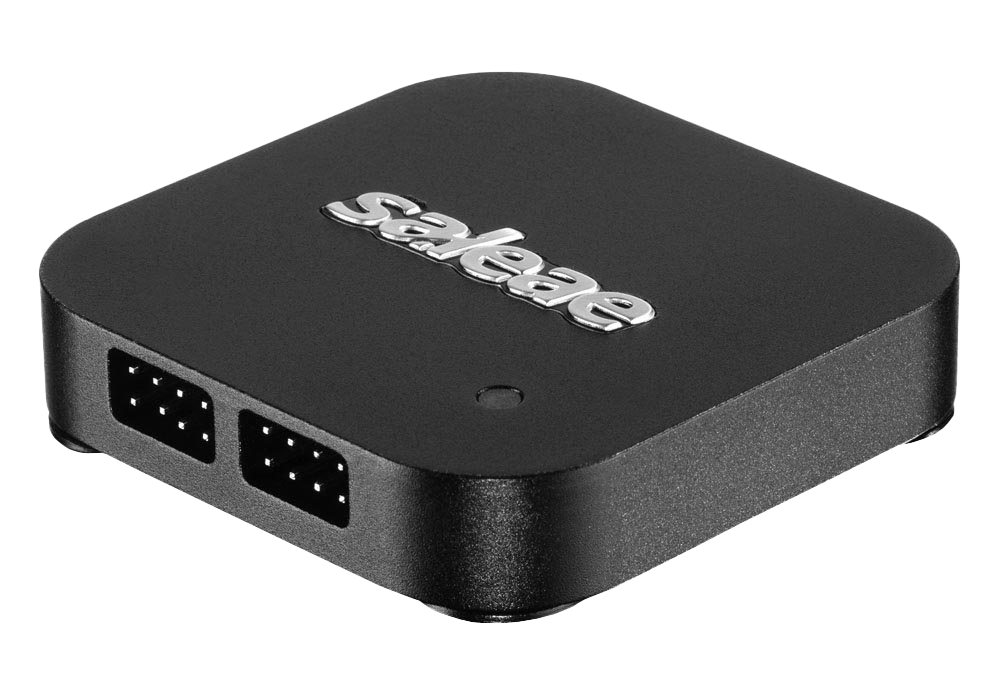

Saleae Logic 8
Der Saleae Logic-8 ist ein kompakter, portabler 8-Kanal USB-Logik-Analysator, der sich besonders für Ausbildung, Entwicklung und Service eignet. Mit acht Mixed-Signal-Kanälen (umschaltbar zwischen digital und analog) bietet er eine flexible Lösung zur Aufzeichnung, Visualisierung und Analyse elektrischer Signale. Dank einer intuitiven, plattformübergreifenden Software lassen sich Signale komfortabel dekodieren und dokumentieren. Der Logic-8 wird über USB 2.0 betrieben, ist kostengünstig, leicht zu transportieren und unterstützt mehr als 70 gebräuchliche Protokolle — ideal für vielfältige Anwendungen wie Firmware- oder FPGA-Debugging, Funktionsprüfungen oder Datenlogging.
- 8 kombinierte Digital-/Analog-Kanäle (umschaltbar)
- Digitale Abtastrate bis 100 MS/s
- Analoge Abtastrate bis 10 MS/s bei 10 Bit Auflösung
- Max. digitale Bandbreite 25 MHz
- Analoger Eingangsbereich 0…+5 V
- Unterstützt über 70 Protokolle
- USB 2.0 HighSpeed-Anschluss
- Kompaktes, robustes Aluminiumgehäuse (53 × 53 × 12 mm, 60 g)

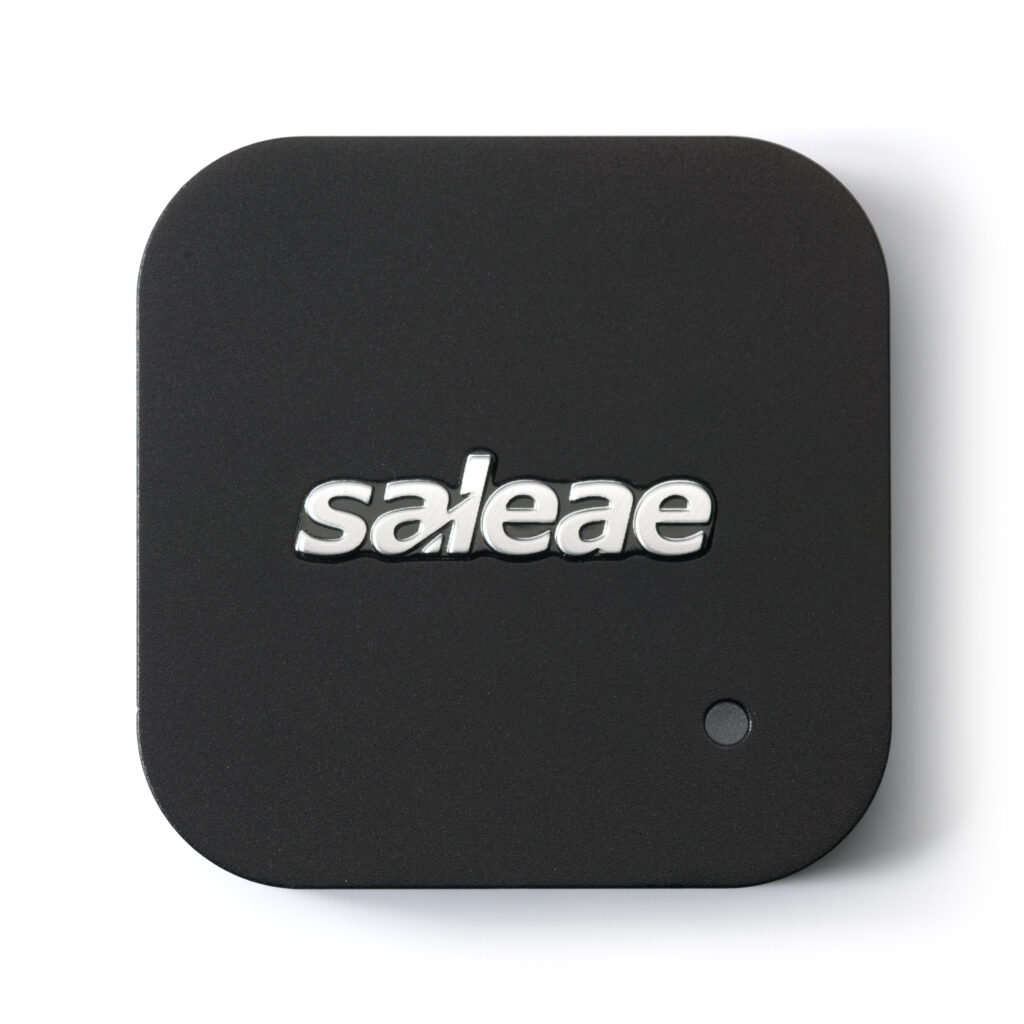

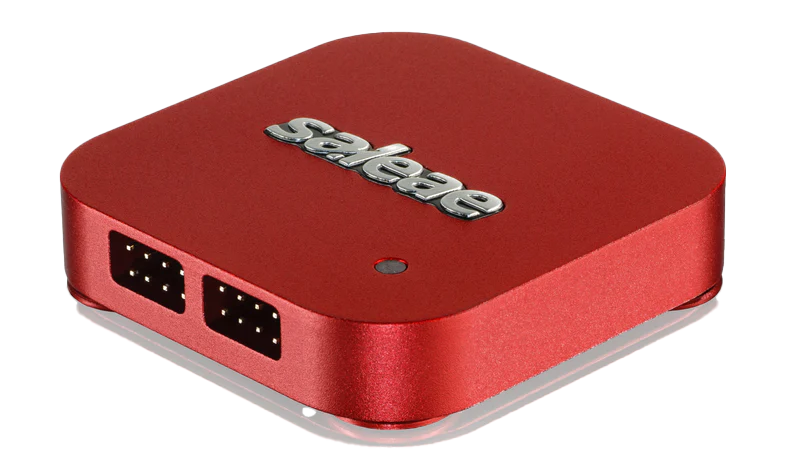

Saleae Logic Pro 8
Der Saleae Logic Pro 8 baut auf dem Konzept des Logic 8 auf, erweitert es jedoch um deutlich höhere Abtastraten und einen erweiterten analogen Messbereich. Mit bis zu 500 MS/s digital und 50 MS/s analog sowie einer 12-Bit-Auflösung eignet sich der Logic Pro 8 für präzisere und schnellere Signalanalysen, selbst bei anspruchsvollen Anwendungen. Alle acht Kanäle lassen sich flexibel zwischen digitaler und analoger Messung umschalten. Dank USB 3.0-Anbindung, robustem Aluminiumgehäuse und der plattformübergreifenden, intuitiven Software bietet der Logic Pro 8 eine leistungsstarke, kompakte Lösung für Entwicklungs-, Service- und Ausbildungsumgebungen, die mehr Performance als das Basismodell Logic 8 benötigt.
- 8 kombinierte Digital-/Analog-Kanäle mit umschaltbarem Betrieb
- Digitale Abtastrate bis 500 MS/s
- Analoge Abtastrate bis 50 MS/s, 12 Bit Auflösung
- Analoger Eingangsspannungsbereich −10 … +10 V
- Max. digitale Bandbreite 100 MHz
- USB 3.0 SuperSpeed (kompatibel zu USB 2.0)
- Plattformübergreifende Software (Windows, macOS, Linux)
- Robustes Aluminiumgehäuse, 92 × 92 × 15 mm, 220 g

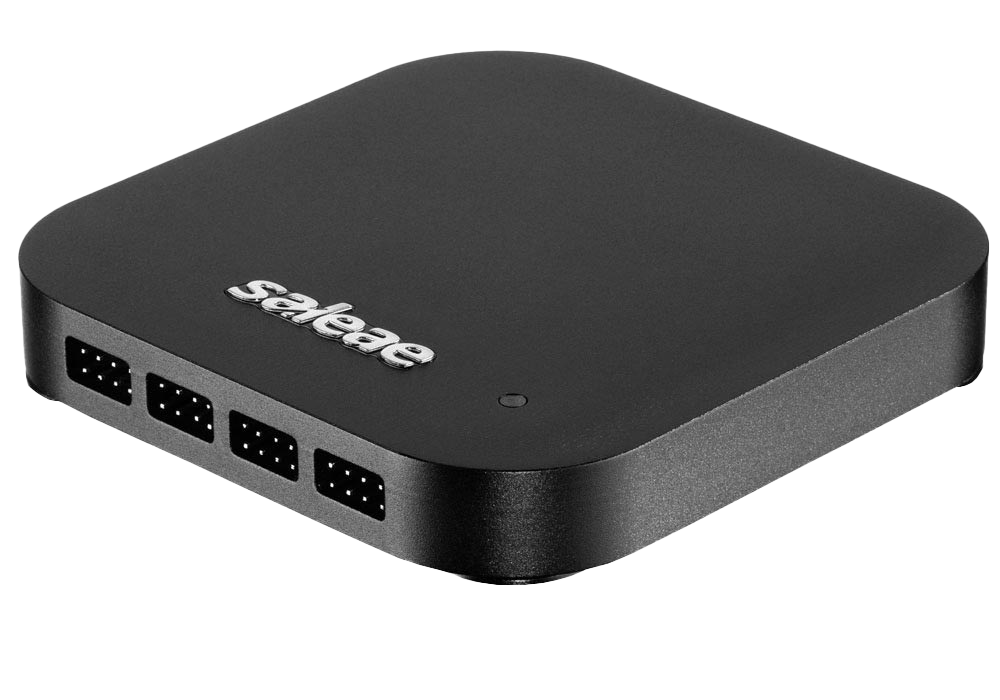

Saleae Logic Pro 16
Der Saleae Logic Pro 16 erweitert die Leistungsmerkmale des Logic Pro 8 um die doppelte Kanalzahl und erlaubt so die gleichzeitige Erfassung komplexerer Signale. Mit bis zu 16 frei umschaltbaren Kanälen für digitale oder analoge Messungen eignet sich der Logic Pro 16 besonders für Anwendungen mit vielen parallelen Signalen, wie FPGA-Debugging, Protokollanalysen oder umfangreiche Funktionsprüfungen. Technisch bietet er die gleiche hohe Abtastrate bis 500 MS/s digital bzw. 50 MS/s analog wie der Logic Pro 8, kombiniert mit einem robusten, kompakten Gehäuse und komfortabler, plattformübergreifender Software. Damit spricht der Logic Pro 16 vor allem Anwender an, die mehr Kanäle bei gleichbleibender Performance benötigen.
- 16 kombinierte Digital-/Analog-Kanäle (umschaltbar)
- Digitale Abtastrate bis 500 MS/s
- Analoge Abtastrate bis 50 MS/s bei 12 Bit Auflösung
- Analoger Eingangsspannungsbereich −10 … +10 V
- Max. digitale Bandbreite 100 MHz
- USB 3.0 SuperSpeed (kompatibel zu USB 2.0)
- Plattformübergreifende Software (Windows, macOS, Linux)
- Robustes Aluminiumgehäuse (92 × 92 × 15 mm, 220 g)
Im Überblick
Logic 8 vs. Logic Pro 8 vs. Logic Pro 16
| Merkmal | Logic 8 | Logic Pro 8 | Logic Pro 16 |
|---|---|---|---|
| Kanäle | 8 Mixed-Signal | 8 Mixed-Signal | 16 Mixed-Signal |
| Digitale Sample Rate | bis 100 MS/s | bis 500 MS/s | bis 500 MS/s |
| Analoge Sample Rate | bis 10 MS/s | bis 50 MS/s | bis 50 MS/s |
| A/D-Auflösung | 10 bit | 12 bit | 12 bit |
| Max. digitale Bandbreite | 25 MHz | 100 MHz | 100 MHz |
| Analoger Eingangsbereich | 0 … 5 V | -10 … 10 V | – 10 … 10 V |
| PC-Schnittstelle | USB 2.0 | USB 3.0 (kompatibel zu USB 2.0) | USB 3.0 (kompatibel zu USB 2.0) |
| Protokollunterstützung | > 70 | > 70 | > 70 |
