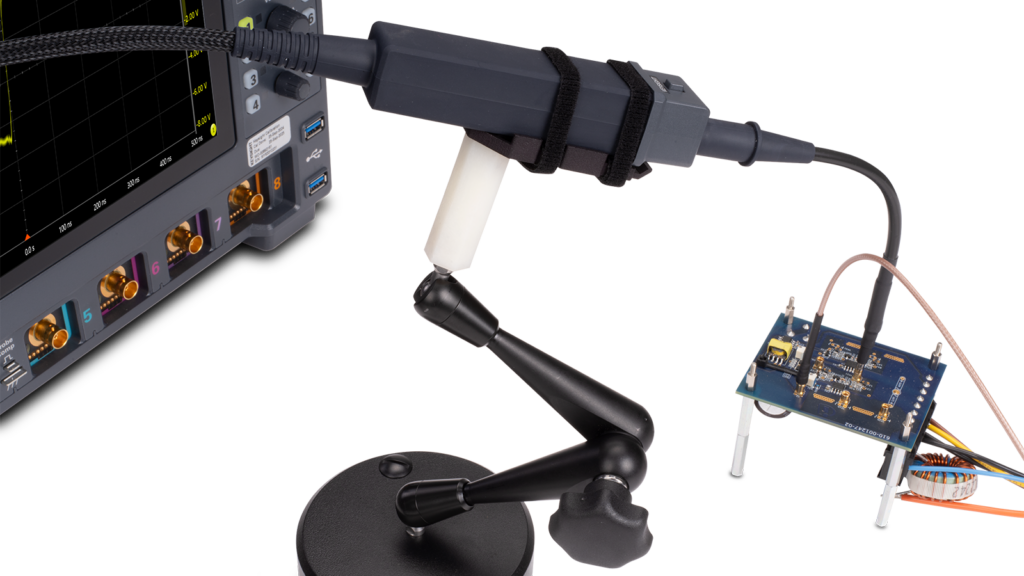

Optically Isolated Differential Probes
PS000xA-Serie von Keysight
Wer im Umfeld von Hochvolt, schnellen Schaltvorgängen oder Floating-Nodes misst, braucht eine Lösung, die Schutz und Genauigkeit vereint. Die PS00xxA-Serie optisch isolierter Differenzierungsprobes von Keysight wurde genau dafür entwickelt.
Sie richtet sich an Entwickler:innen und Testingenieur:innen, die in Bereichen wie Leistungselektronik, Automobiltechnik, erneuerbare Energien oder Industrieautomation arbeiten – überall dort, wo hohe Spannungen, schnelle Signale und Sicherheitsanforderungen zusammentreffen.
Die drei Modelle PS0004/6/8A – mit Bandbreiten von 350 MHz, 700 MHz und 1 GHz – bieten die passende Performance für unterschiedlichste Anforderungen.
Egal ob im Labor oder im Feld: Diese Sonden messen differenzielle Signale bis ±2.500 V, eliminieren gefährliche Erdschleifen und ermöglichen hochpräzise Analysen – durch optische Isolation und modernste Signalverarbeitung.
Highlights
Die PS00xxA-Probes vereinen elektrische Sicherheit mit messtechnischer Exzellenz – eine Lösung für alle Fachleute, die hochdynamische, störanfällige oder gefährliche Signale erfassen müssen.
- Galvanisch isoliert dank optischer Übertragung – kein Stromfluss, keine direkte Masseverbindung
- Extrem hohe CMRR-Werte (bis >180 dB) – selbst kleinste Differenzsignale bleiben unter hoher Gleichtaktspannung erkennbar
- Differenzspannungen bis ±2.500 V und Gleichtaktunterdrückung bis ±60.000 V
- Drei Modelle – abgestimmt auf unterschiedliche Anforderungen
- 2 m optisches Verbindungskabel – flexibel einsetzbar und störsicher
- AutoProbe 1-Schnittstelle – automatische Erkennung durch kompatible Keysight-Oszilloskope
- Modularer Aufbau mit wechselbaren Tastspitzen – anpassbar für unterschiedliche Spannungsbereiche
- Modularer Aufbau mit wechselbaren Tastspitzen – anpassbar für unterschiedliche SpannungsbereicheRisiko durch Erdschleifen oder Störeinflüsse (EMI) – für maximale Signalreinheit
- Risikobefreit von Erdschleifen oder Störeinflüsse (EMI) – für maximale Signalreinheit
Kompatible Tastspitzen & Accessoires
Tastspitzen
- PS0017A, ± 10 V, MMCX
- PS0018A, ± 30 V, MMCX
- PS0022A, ± 10 V, 100 mil pitch square pin socket
- PS0023A, ± 100 V, 100 mil pitch square pin socket
- PS0025A, ± 500 V, 100 mil pitch square pin socket
- PS0027A, ± 1,000 V, 200 mil pitch square pin socket
- PS0028A, ± 2,500 V, 200 mil pitch square pin socket
Accessoires
- PS0013-64701 bipod (inkludiert)
- 8710-2466 SMA wrench (inkludiert)
- PS0010A basic connectivity kit
- PS0014A adapter for 3D positioner
- PS0015A deskew and performance verification kit

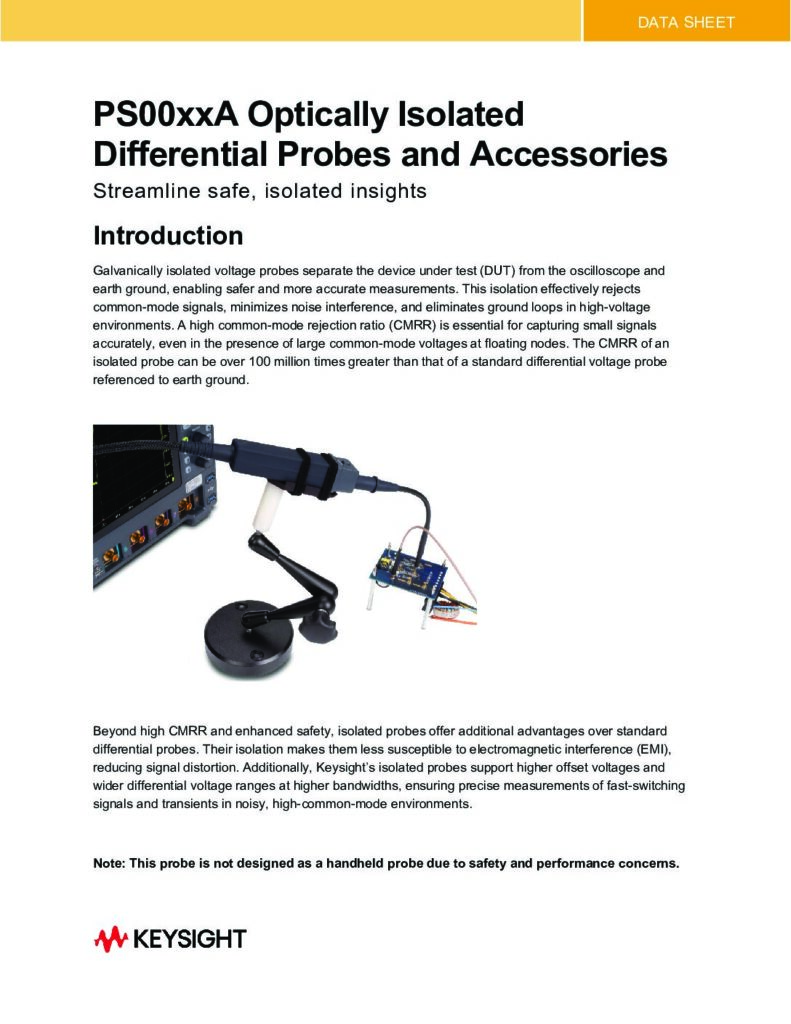

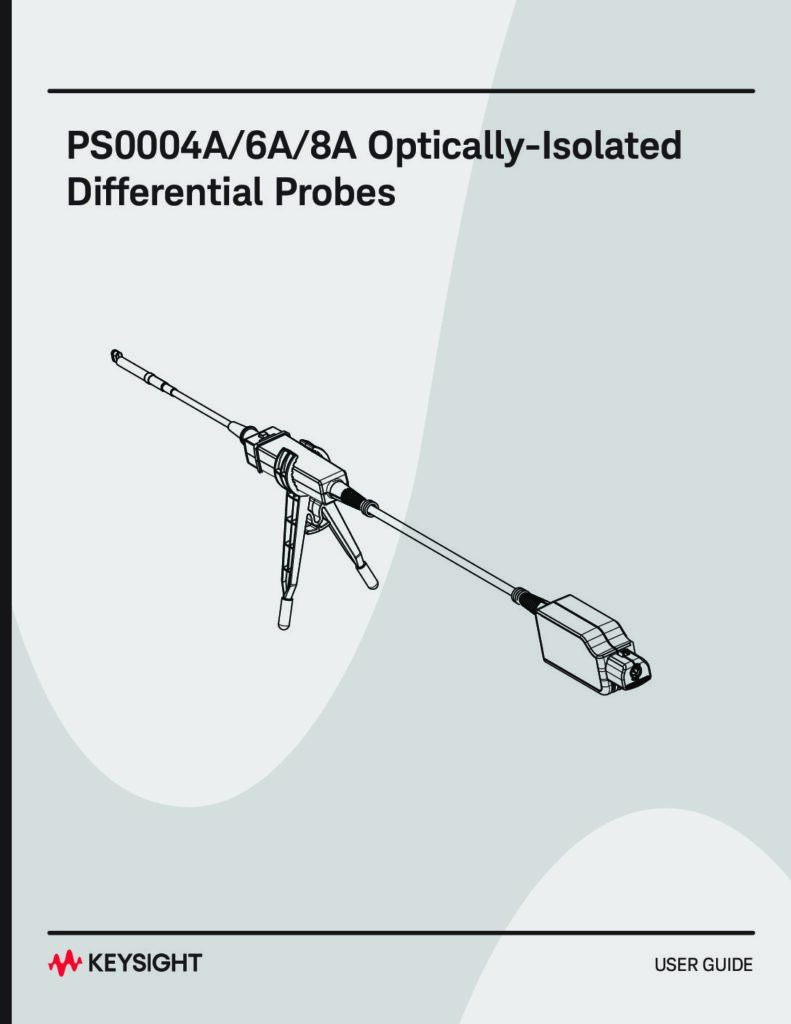

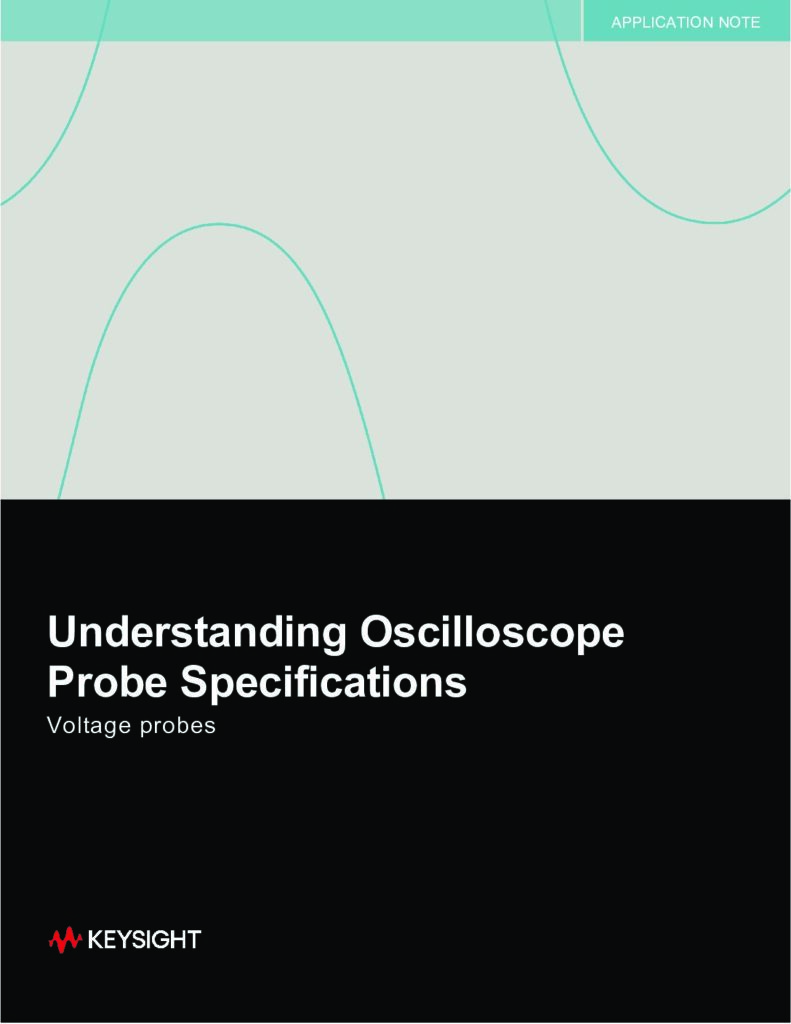

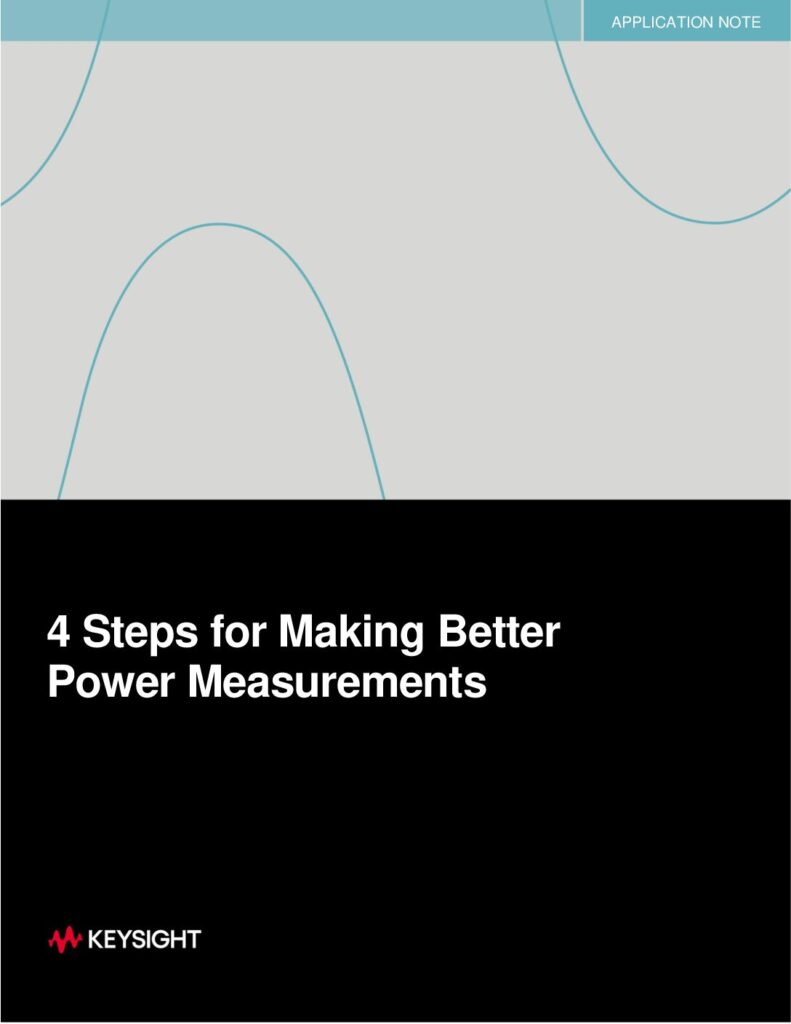

Weitere Ressourcen
